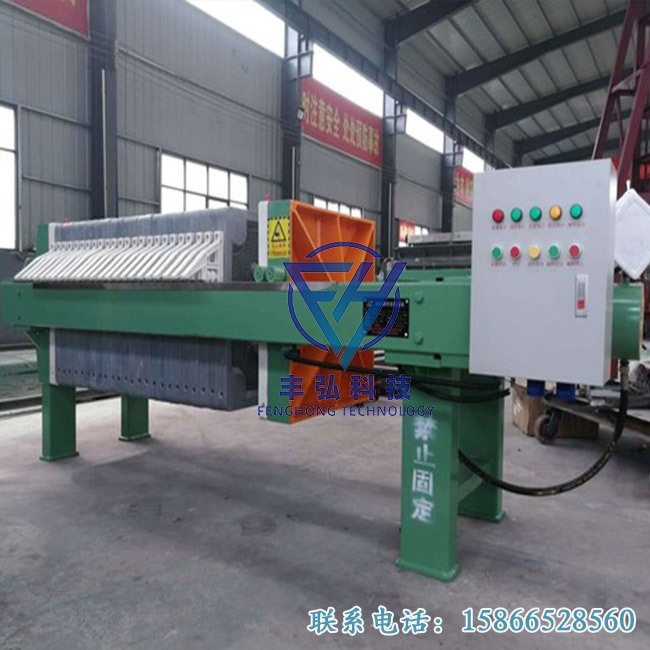

一、设备结构

1、 止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是 进料孔，四个角还有四个孔，上两角的孔是洗涤液或压棒气体进口，下两角为出口 (暗流结构还是滤液出口）

2、 头板：止推板和滤板的中间装置。

3、 滤板：在板框压滤机工作过程中起着承接滤布的作用，通过滤板可以使滤液更好的 与滤布接触，有鹏高过滤面积，提高板框压滤机的I脑率。

4、 滤布：滤布是一种主要过滤介质，滤布的选用和使用，对过滤效果有决定性的作用， 选用时要根据过滤物料的PH值，固体粒径等因素选用合适的滤布材质和孔径以保证低 的过滤成本和高的过滤效率，使用时，要保证滤布平整不打折，孑畅通。

5、尾板:油浆可以从尾板的入料口进入各滤机之间。

6、压紧板:用以压紧滤板滤框 ,两侧的漆率合用以支撑压紧板在大梁的轨道上滚动。

7、大梁:是承重构件 ,根据使用环境防腐的要求,可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型涂料涂覆。

8、液压缸:为压紧装置推动压紧板提供动力。

9、液压缸座：用于固定液压缸的装置。

10、液压站: 为液压缸提供高压液压油。

二、工作原理

先通过液压施力(液压站 )压紧板框组,油浆从滤机的尾板入料口进入各滤板之间,由于板框压紧油浆无法外溢,油透过滤布,从滤布和滤板之间的油槽下部出油孔排出,而白土被滤布挡在滤室内,逐渐増多形成滤饼, 当滤机过满,板框泄压,滤板拉开,滤饼因重力作用落下 ,由气车拉走,处理量大、耐磨使用寿命长、 结构合理噪音小、占地面积小、适用范围广、操作简单、维修方便、自动化程度高、运行平稳、设备成本低、基建费用少,设备结构简单, 处理能力大,震动小, 噪音低, 24小时运行, 压滤后滤饼含水率低, 人工需求量少 ,很大程度节约了运输成本、 人工成本等。

三、应用范围

板框式压滤机在现在各行业的应用中占有率相当之高：在水处理、冶金、洗煤、食品、 医药、化工、等行业得到广泛的应用。
